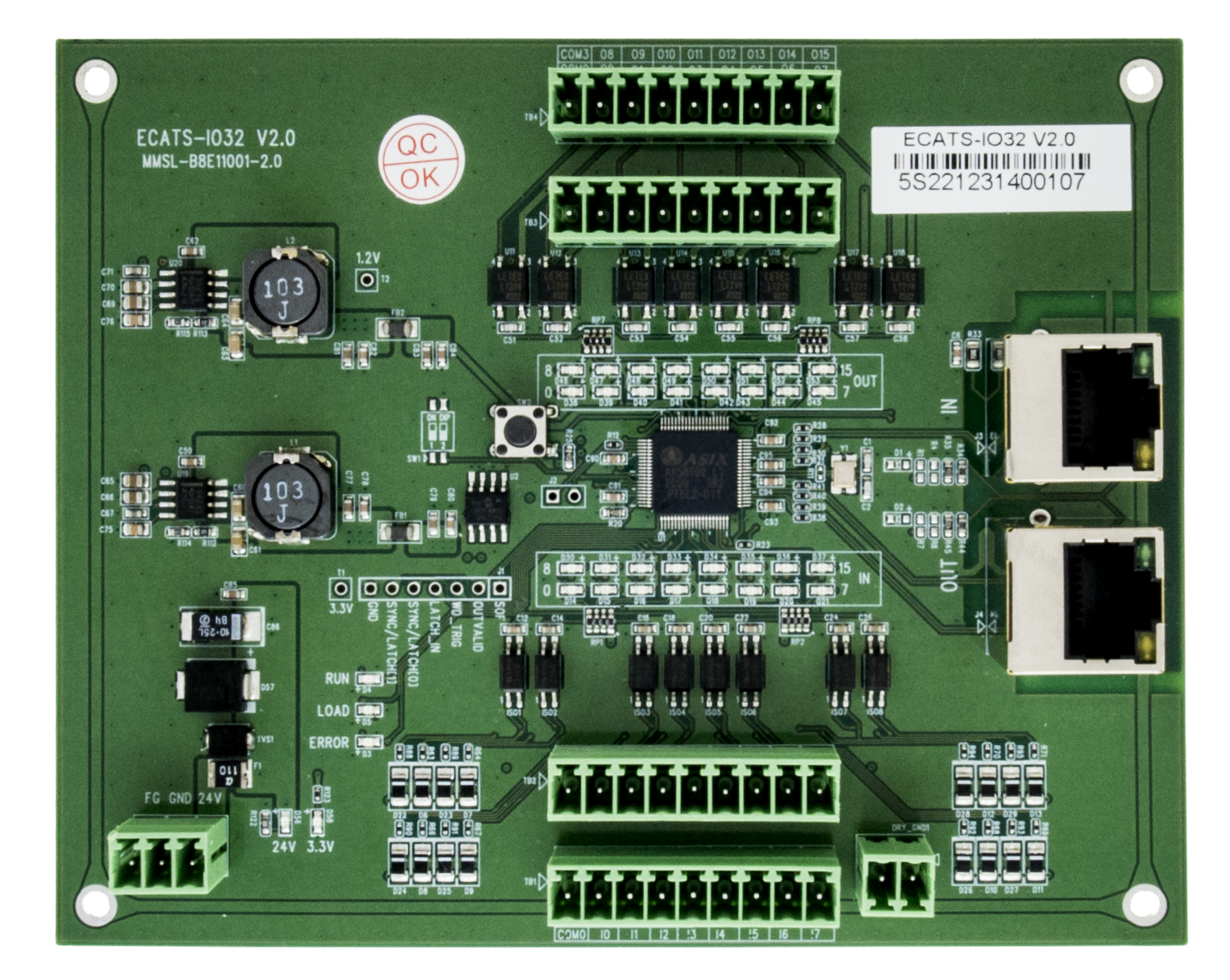

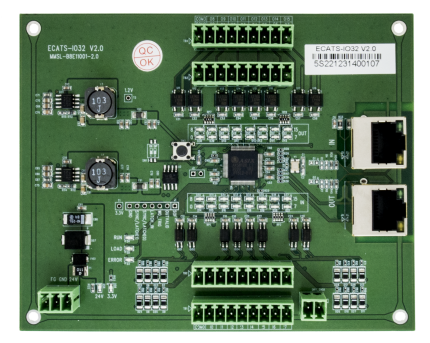

EtherCAT I/O擴充模組(ECATS-IO32)

簡介

ECATS-IO32為支援EtherCAT協定的工業EtherCAT從站模組，提供32路具隔離功能的數位輸出入通道，由16路數位輸入及16路數位輸出所組成，每一輸入/輸出點皆有相對應的LED狀態顯示。提供插拔式接線端子以及PCB模組架使其易於接線及安裝至DIN導軌上，適用於工業自動化應用。

特色

• 通訊協定：EtherCAT
• 總線接口：RJ45x2
• EtherCAT通訊週期：250(μs)
• 數據傳輸速率：100Mbps
• 輸出入點電位隔離
• 清楚的LED狀態指示
• 可拆式端子即插即用，安裝簡單

主要規格

• 16個輸入點 / 16個輸出點(PhotoMos Relay)
• 輸入點配線：閉路接地 / Source Type / Sink Type
• 輸出點配線：Source Type / Sink Type
• 單點最大輸出電流：100mA
• 電源需求：24V
• 尺寸：107mm x 132.5mm
