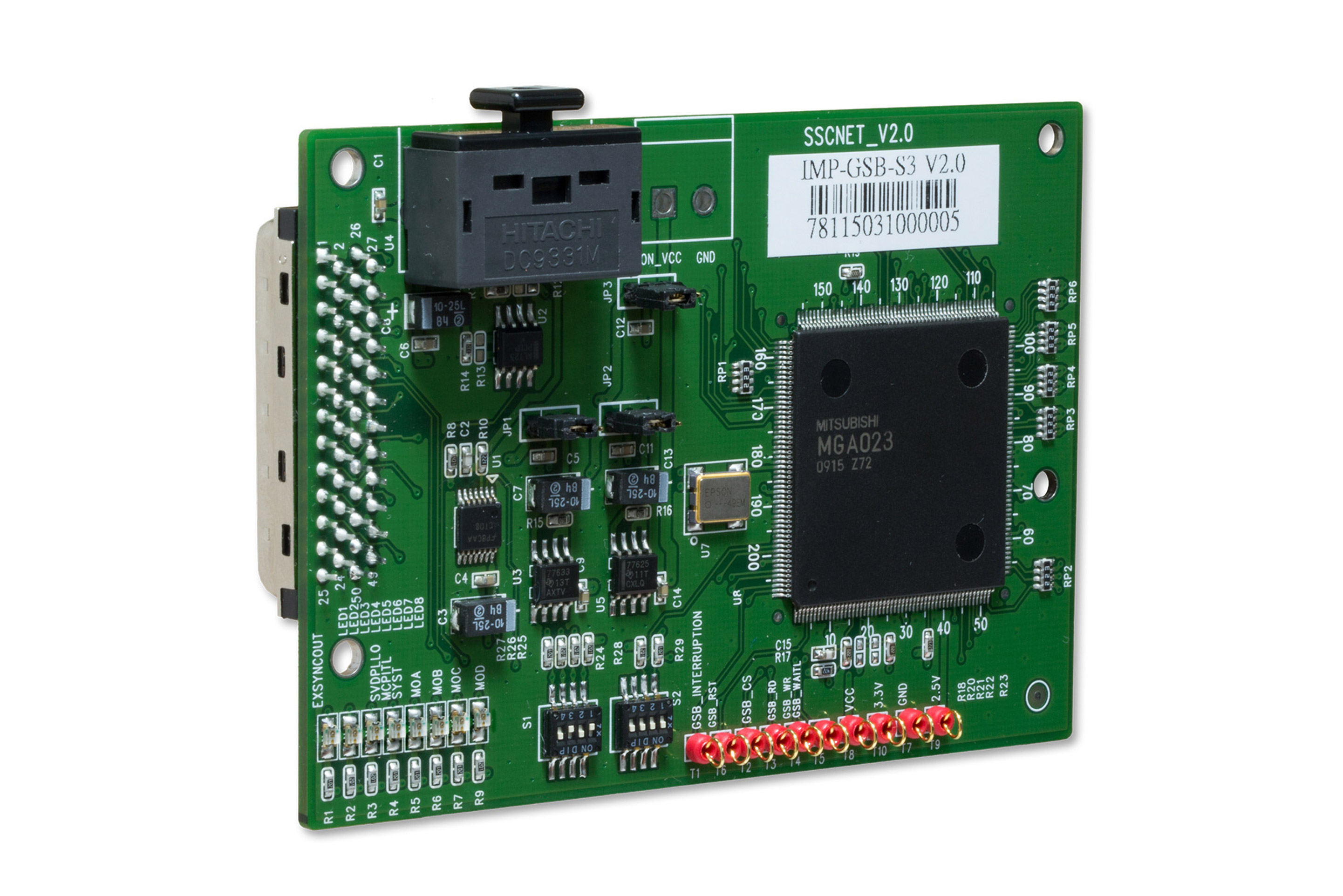

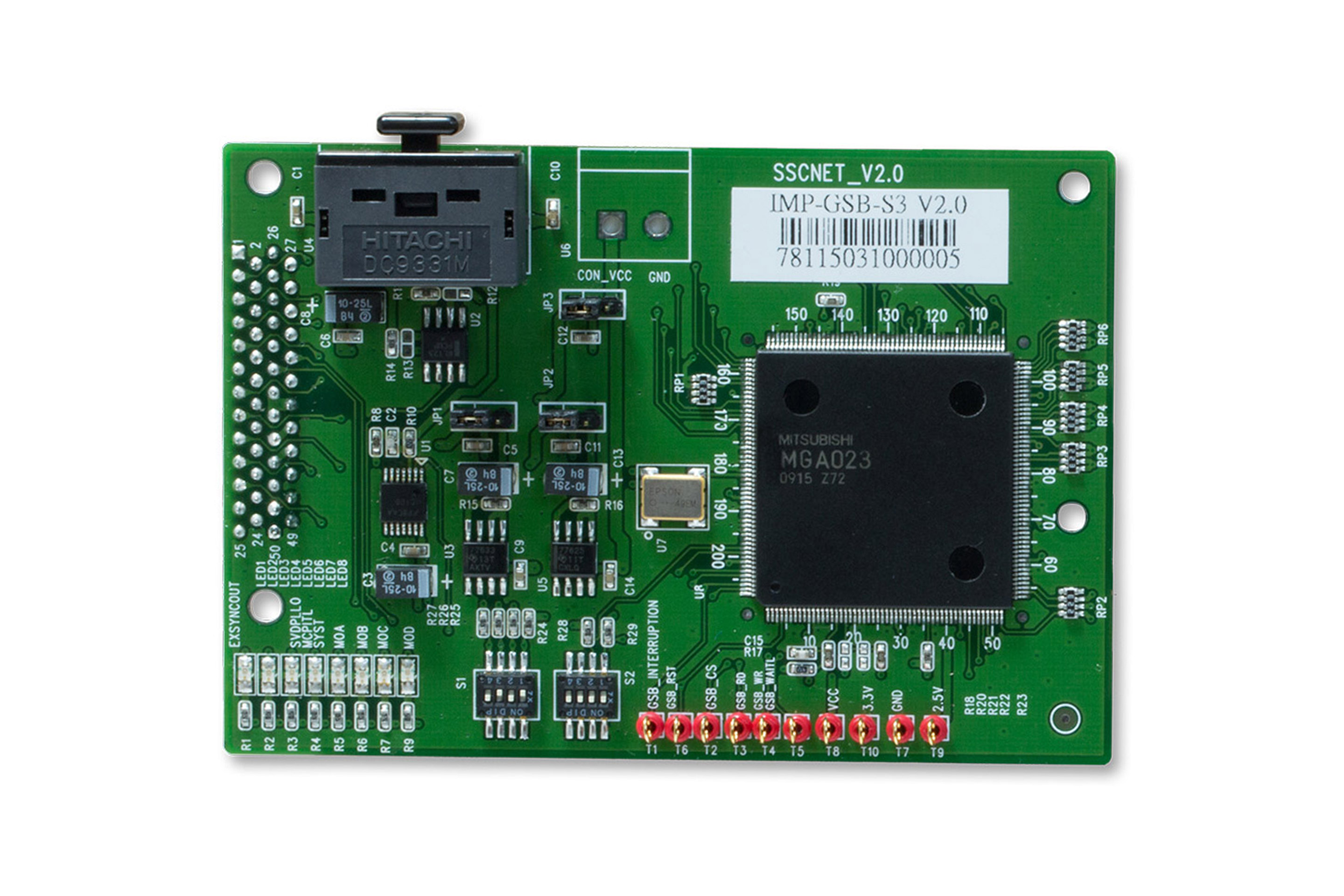

IMP-GSB-S3
三菱SSCNET Ⅲ專用伺服驅動介面子板

簡介

全數位通用伺服驅動介面子板(三菱SSCNET Ⅲ專用)為工研院開發,用於連接SSCNET Ⅲ協定的伺服驅動器,主要應用為一般產業機械的馬達運動控制。
IMP-2(智慧運動控制平台)可經由通用型匯流排(General Servo Bus, GSB)與本數位伺服驅動介面子板連結,組成一能於固定傳輸週期完成資料交換的運動控制系統。
透過省配線化與數位串列通訊設計,IMP-2 運動控制平台可經由子板串接最多8軸伺服驅動器控制馬達。
此種網路數位伺服驅動架構,可大幅降低系統配線的複雜度與提昇訊號傳輸的抗干擾能力,除達到高速高精度運動控制所需的彈性和即時性外,亦提高了系統的可靠度及維護性。

特色

  • 支援SSCNET Ⅲ通信協定
  • 內建通用型伺服匯流排
  • 串列光纖傳輸伺服介面
  • 透過週期通訊進行多軸同步控制
  • 使用SSCNET Ⅲ專用ASIC
  • 內建錯誤檢出和傳輸週期內重送機制

主要規格

  • 主板連結介面:通用型伺服匯流排
  • 伺服連結介面:光纖電纜線
  • 伺服傳輸速率:50Mbps
  • 伺服通訊週期:0.88ms
  • 最大可控制軸數:8軸
  • 最大站間距離:POF 20m/HPCF 50m
