IMP-WB-1 & IMP-WB-2
泛用型&專用型八軸智慧型運動控制平台轉接板

簡介

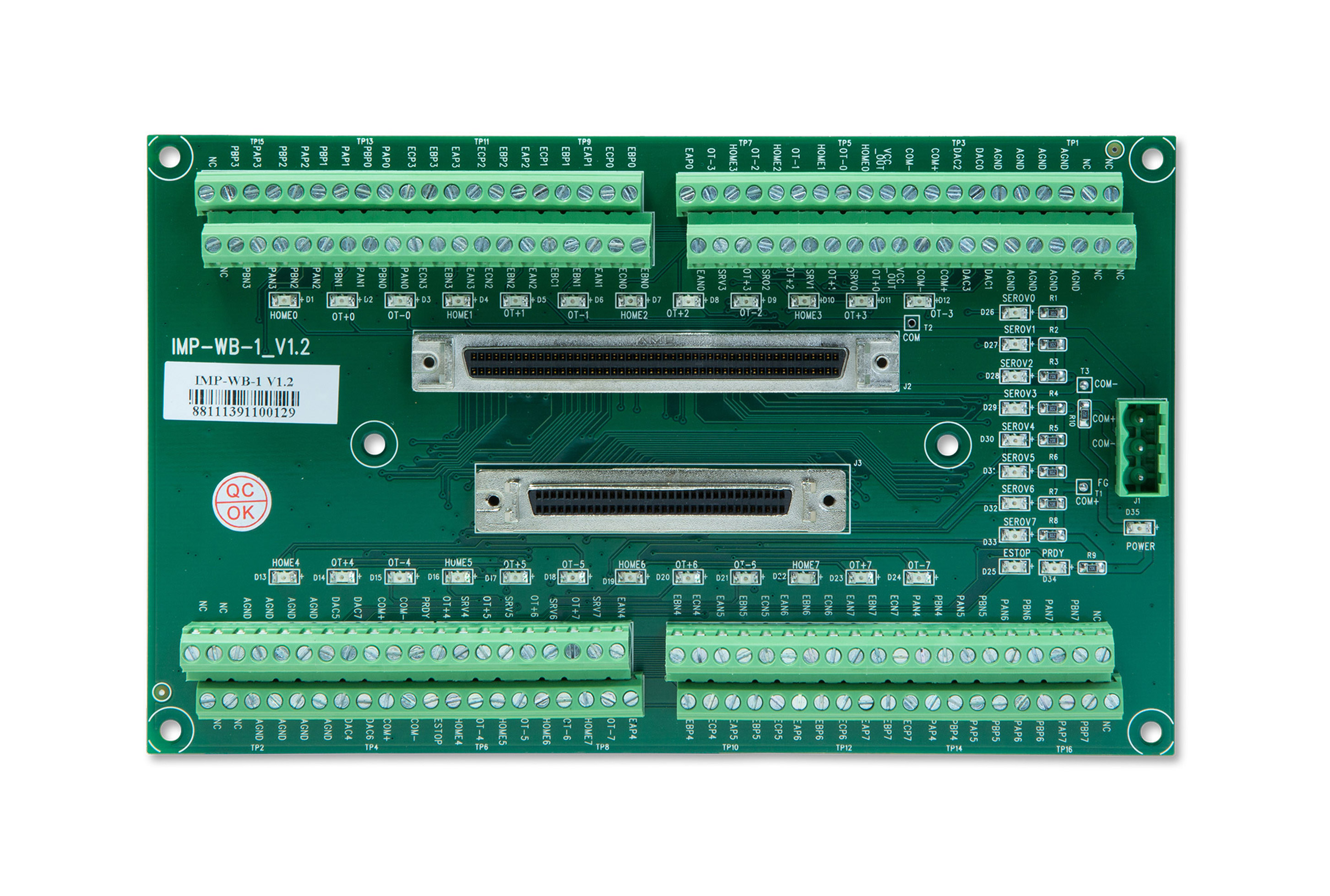

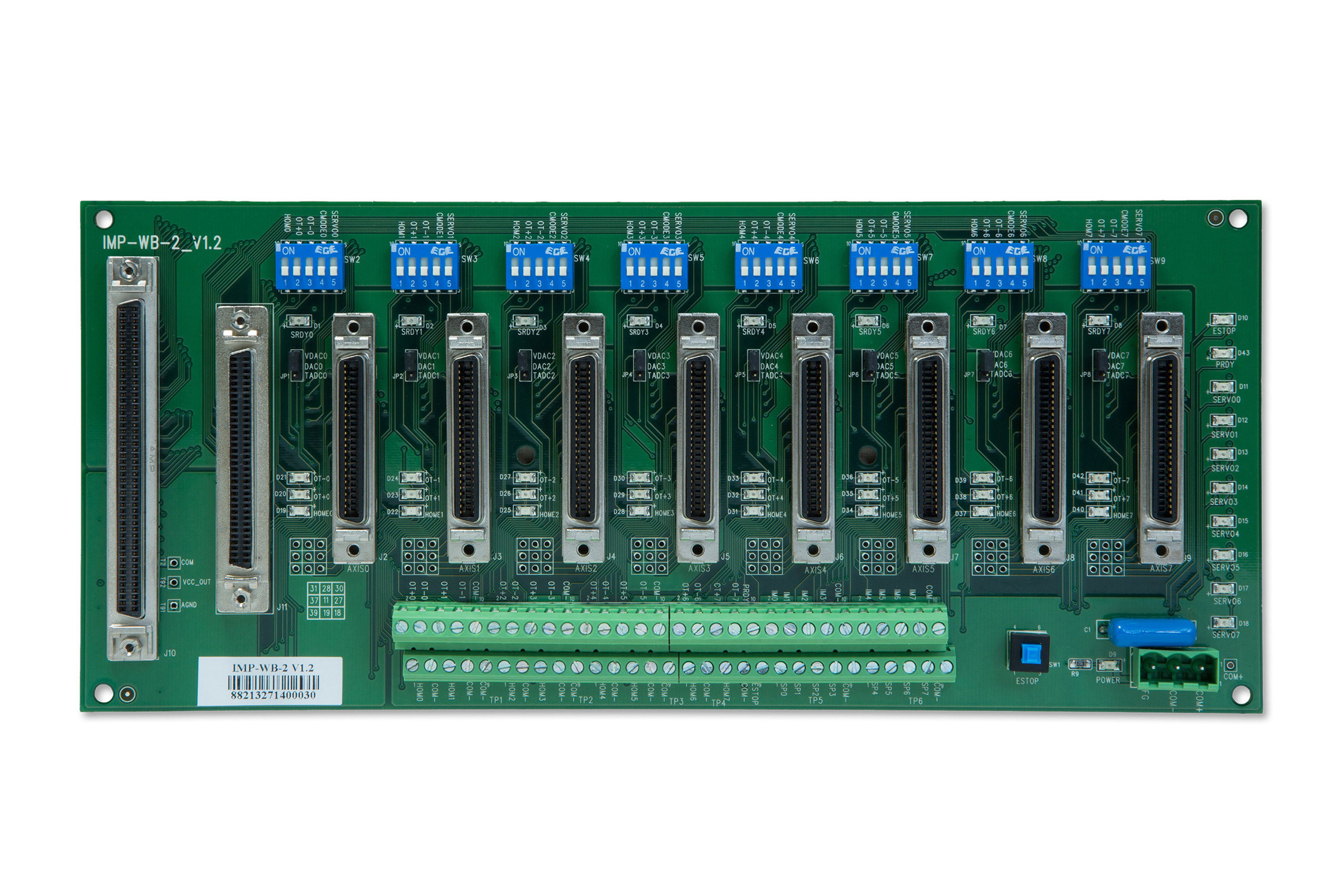

IMP-WB-1與IMP-WB-2皆可作為IMP-2與伺服馬達或步進馬達驅動器訊號轉接之用。IMP-WB-1為萬用轉接板,使用者可經由配線與各型驅動器搭配使用;IMP-WB-2為專用轉接板,透過專用轉接線可與松下、台達、三菱和安川之伺服馬達驅動器搭配使用。

特色

  • 採用SCSI II (68 & 100 PIN)連接埠
  • 支援DIN Rail Mounting
  • 快速連接松下、台達、三菱和安川伺服馬達驅動器(IMP-WB-2)
  • 具有快速切換驅動器命令模式功能(IMP-WB-2)
  • 正負極限及原點訊號模擬功能(IMP-WB-2)
  • 支援8組馬達驅動器
  • 25點專用輸入及9點專用輸出訊號轉接端子台

主要規格

  • 8軸伺服驅動器控制信號轉接
  • 8軸步進馬達驅動器控制信號轉接
  • 8軸編碼器信號輸入轉接
  • 8組類比輸出信號轉接
  • 25點專用輸入及9點專用輸出信號轉接

應用範圍

  • 搭配控制母板型號:IMP-2
  • 適用於IMP-WB-1馬達驅動器:任何廠牌皆可
  • 適用於IMP-WB-2馬達驅動器:提供專用轉接線支援松下(Panasonic)、三菱(Mitsubishi)、台達(Delta)、安川(Yaskawa)之交流伺服驅動器
